概述
数据中心采用分层式结构，对数据中心各配电设备和用电设备的电力运行参数进行采集，实现多回路在线监测以及故障报警，能效分析。稳定可靠，访问便捷。满足绝大多数数据中心的需求。
参考标准
GB 50175-2017《数据中心设计规范》
GB/T 51509一2020 数据中心综合监控系统工程技术标准
上海市数据中心建设导则（2021版）
《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
配置方案
通过Acrel-8000数据中心动环监控系统，实现了对数据中心的门禁状态、水浸状态，烟雾状态，视频状态，环境状态，高低压配电状态，设备运行状态进行实时监测，并进行实时报警，保障数据中心正常运行，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高。同时实现动环监控并对各用能耗能进行能效分析，帮助用户实现用能效率的优化。

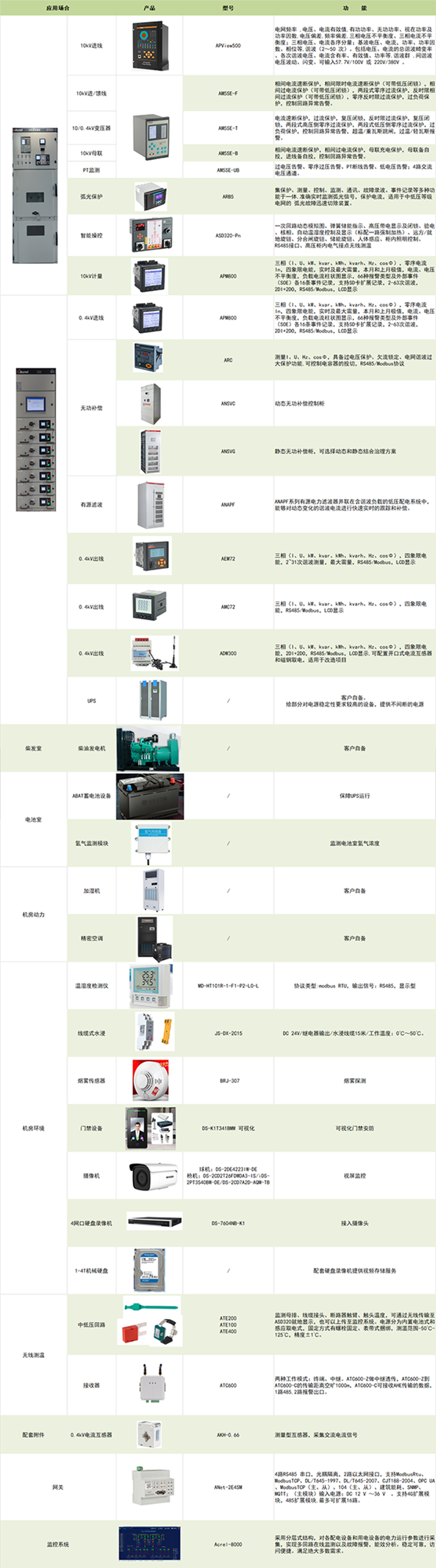

推荐配置

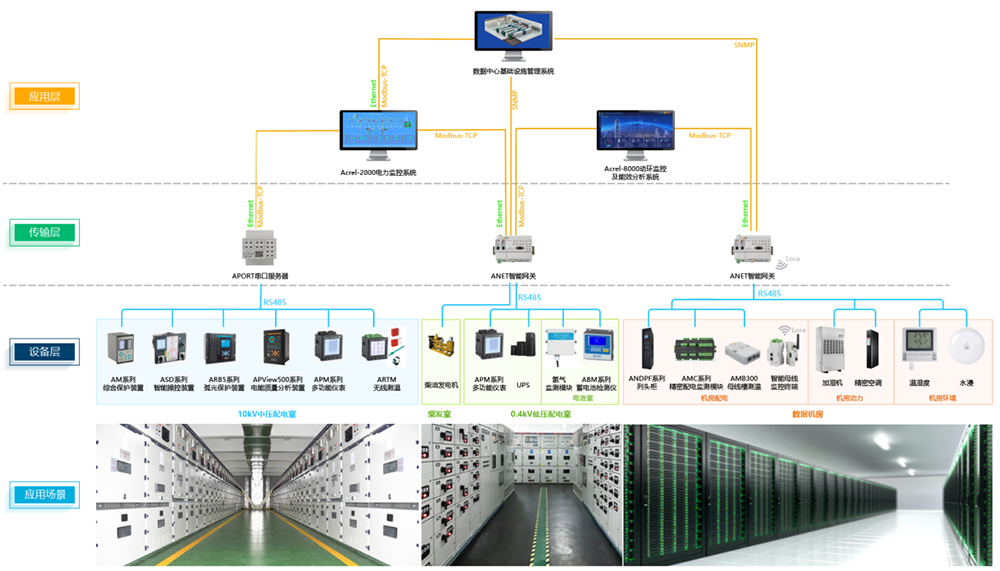

系统结构
系统采用分布式结构，在各机房的电源柜、UPS、空调、蓄电池等多种动力设备及门磁、红外、窗破、水浸、温湿度、烟感等机房环境的各种参数进行遥测、遥信、遥调和遥控,实时监测其运行参数，诊断和处理故障，记录和分析相关数据，并对设备进行集中监控和集中维护的。可在动环系统实现遥测、遥信、遥控等异常报警。
系统功能

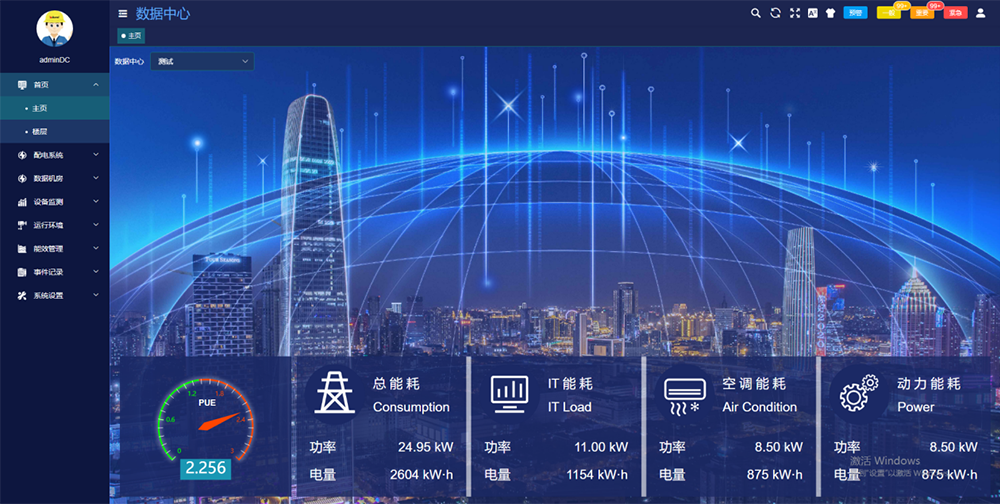

● 首页
默认打开系统的“主页”界面。显示该数据中心的实时PUE值，总能耗，IT能耗，空调能耗，动力能耗。

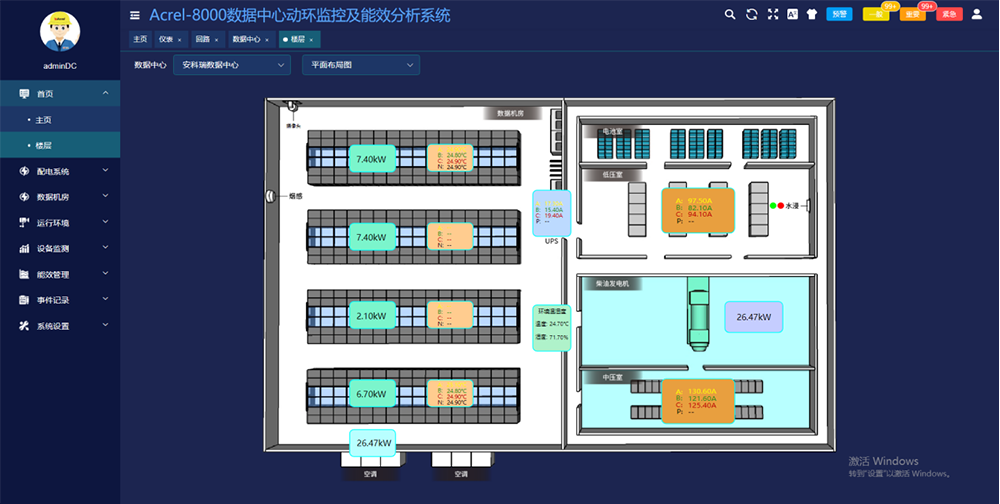

● 楼层
楼层页面通过SVG图可以实时监测各楼层设备的运行情况。

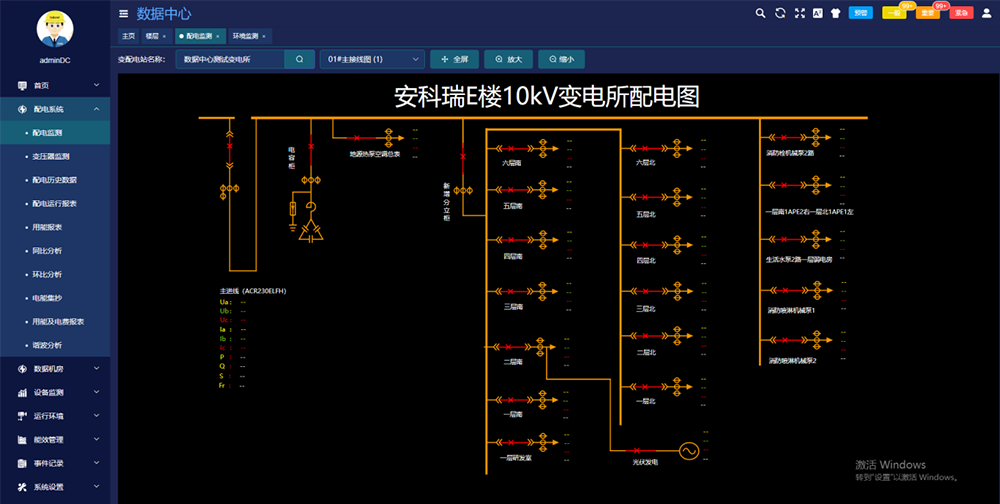

● 配电监测
配电监测通过一次图的方式，将配电系统中各回路的参数展示在图中，并实时变化，以便用户总览各支路配电情况。

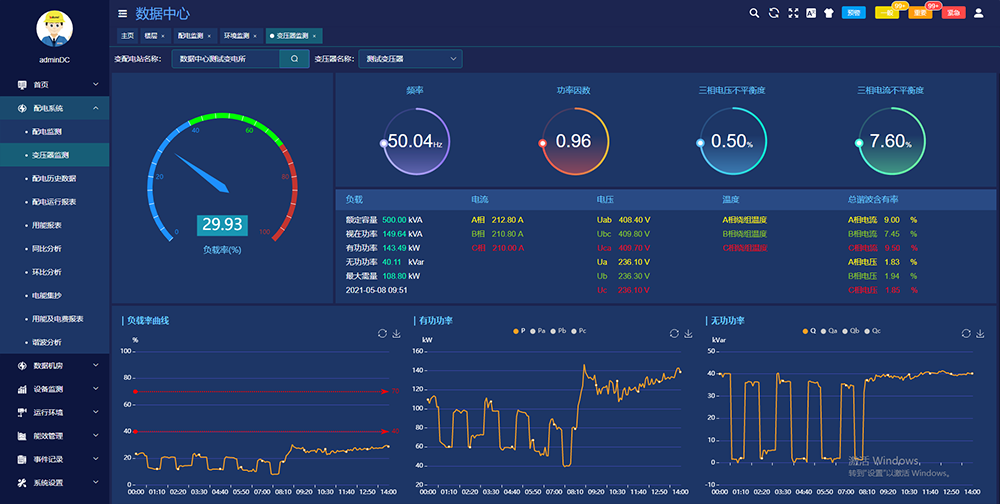

● 变压器监测
变压器监测监测页面实时监测各变压器各项参数，包括福贼率。频率，功率因数，三相不平衡度等，并且显示历时曲线图，数据实时变化。帮助用户直观监测各变压器运行状态。

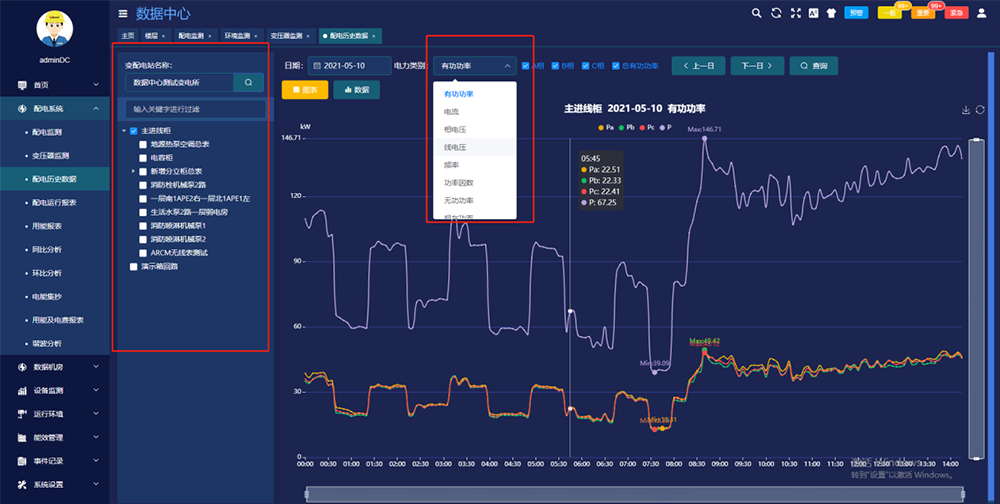

● 配电历史数据
配电历史数据可以展示每个配电回路的电流，电压，功率因数等参数。并且可以通过日期，查询历史数据。

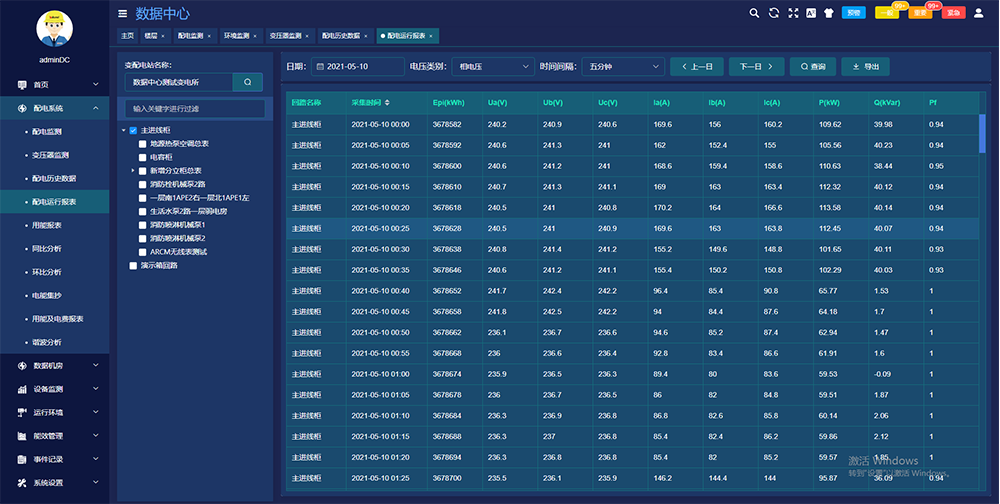

● 配电运行报表
配电运行报表将所有回路的所有参数显示在报表中，以便用户整体监测回路运行状态。

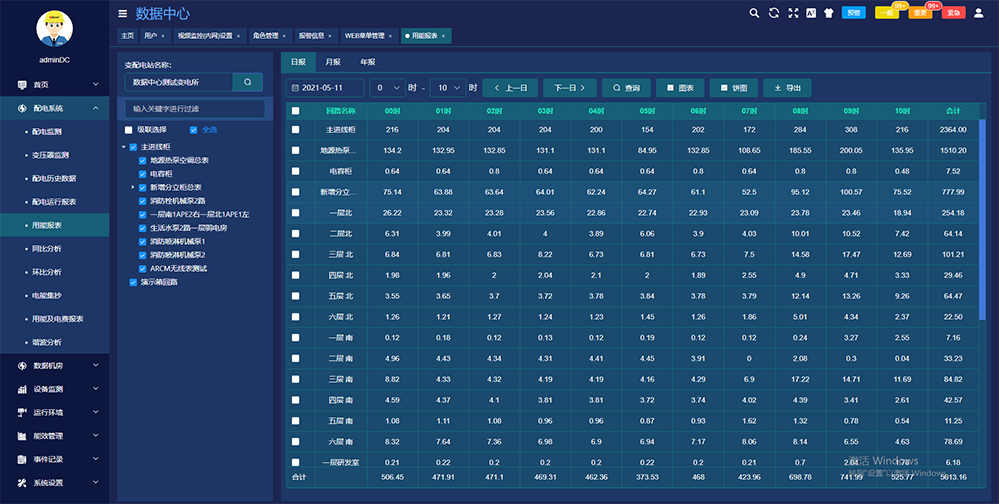

● 用能报表
将各个回路，每个时段的用能情况统计到报表中，直观显示各日、月、年的用能。

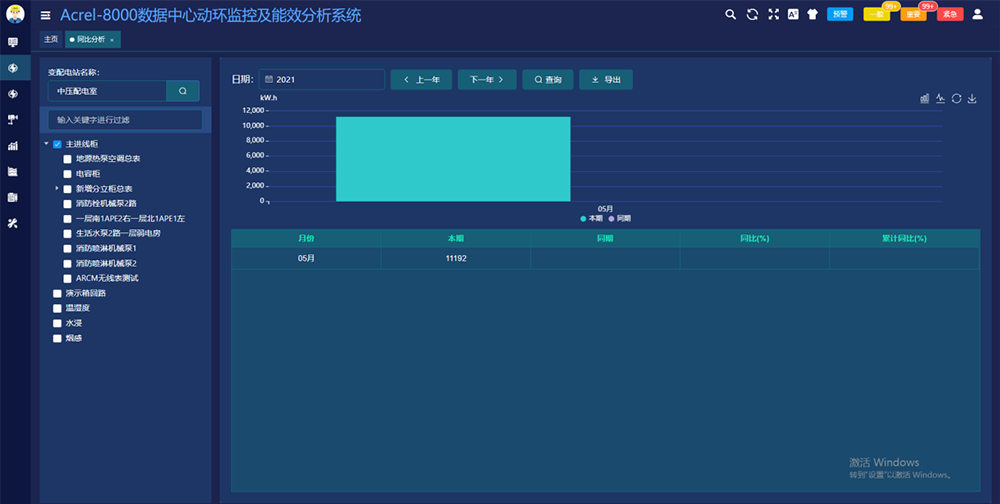

● 同比分析
显示各个用电回路同期用能情况。显示增长或者下降比例。

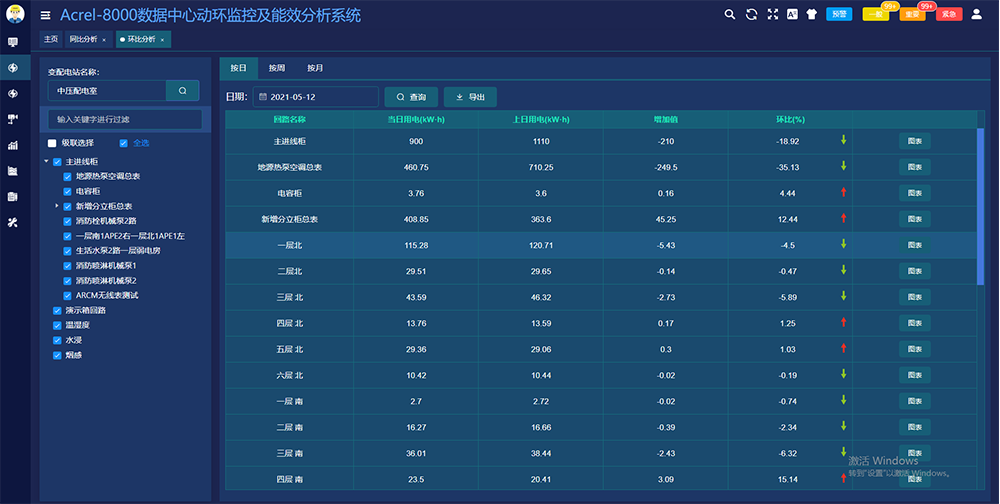

● 环比分析
显示各个用电回路。每日、每周、每月的环比用能情况。显示增长或者下降比例。

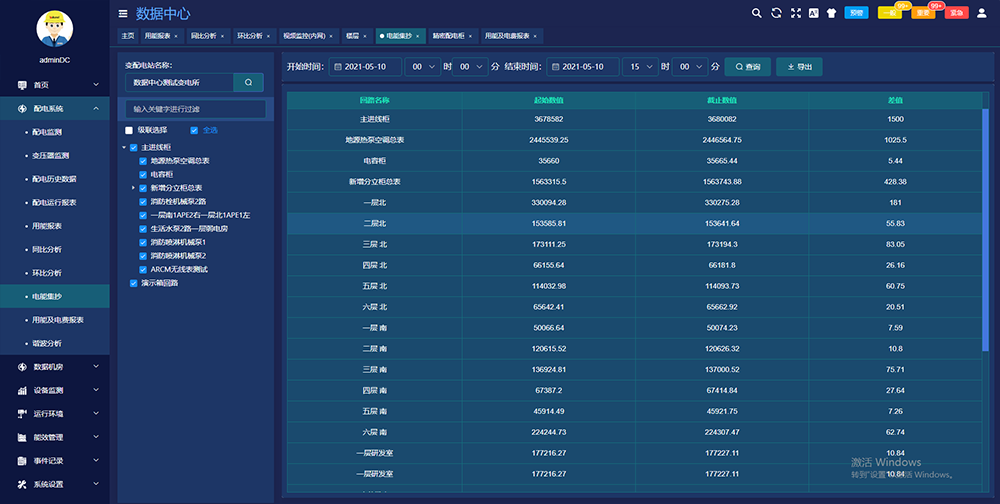

● 电能集抄
自定义开始时间和结束时间。并将该时段的始末抄表值显示在报表中。

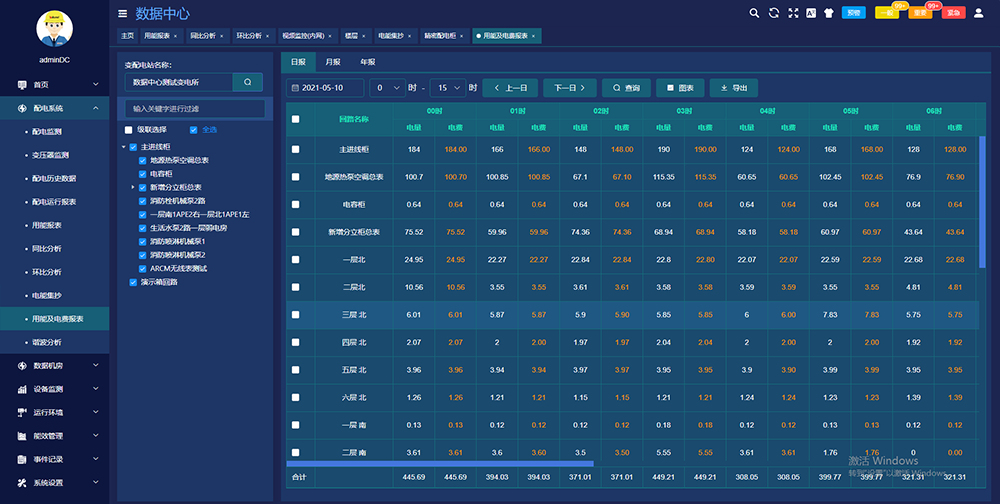

● 用能及电费
将各个回路，每个时段的用能情况统计到报表中，直观显示各日、月、年的用能。并根据设定的电价，计算出电费。

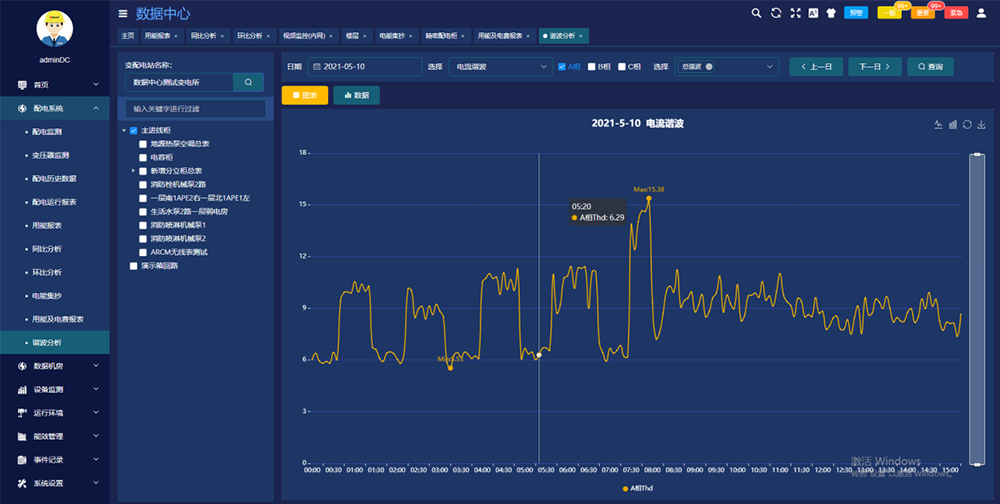

● 谐波分析
显示各回路电流、电压的三相1-31次谐波状态及历史数据。

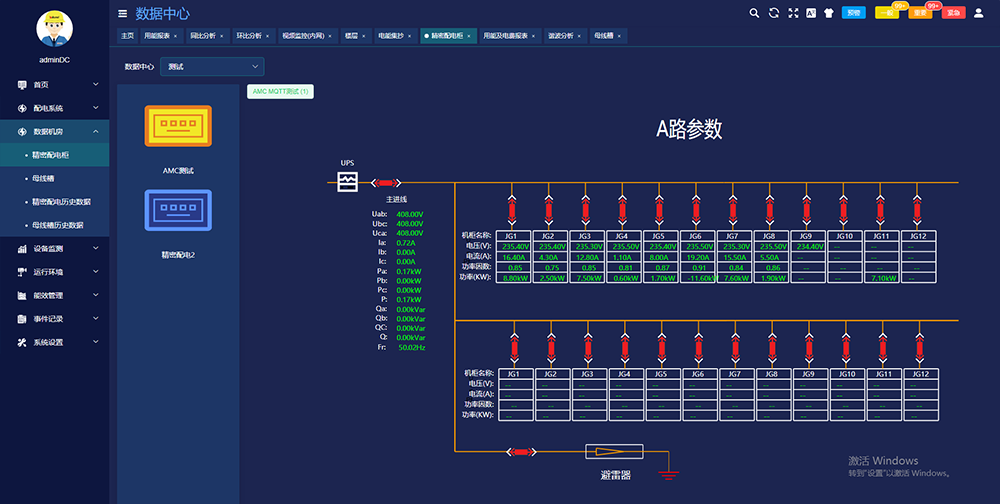

● 精密配电柜
精密配电柜，通过SVG图，将所有机柜的电压，电流，功率，功率因数等参数显示在图中。

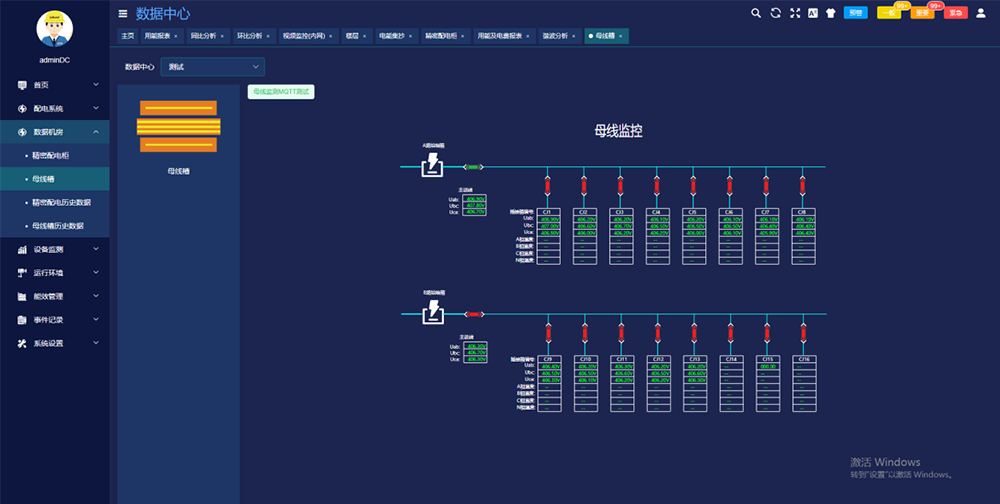

● 母线槽
母线槽通过SVG图片，将各母线槽节点的电压电流、三向温度实时显示在SVG图中，数据实时变化。

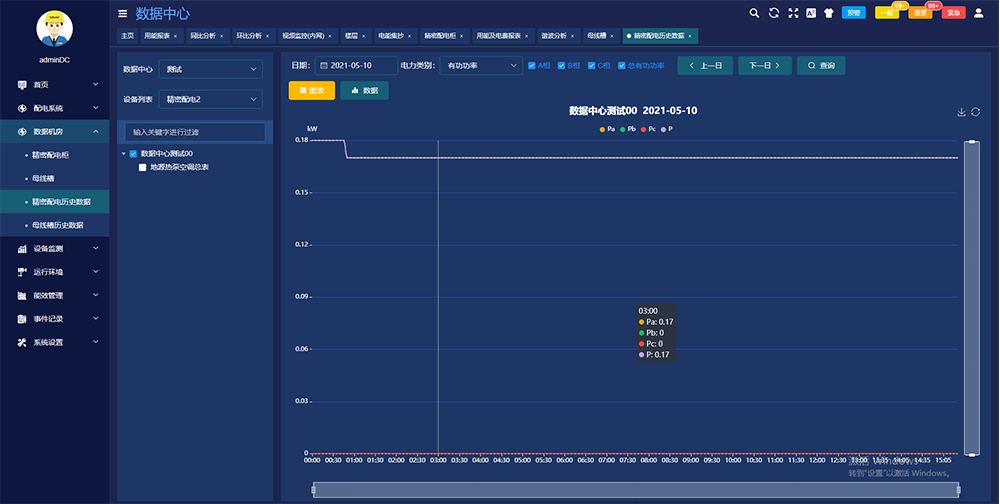

● 精密配电历史数据
本页面显示精密配电设备下所有分支回路的电力参数，支持历史数据的查询。如

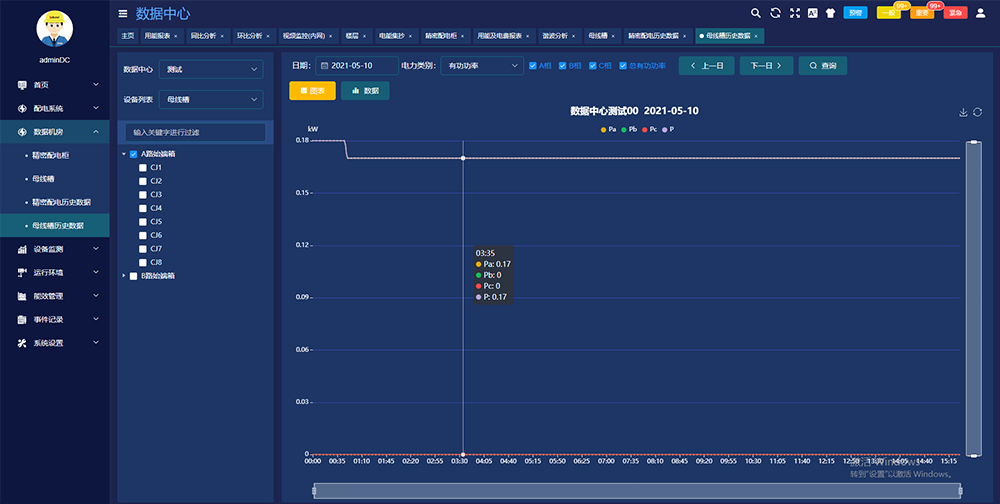

● 母线槽历史数据
显示母线槽设备下，所有分支回路的电力参数，并支持历史数据查询。

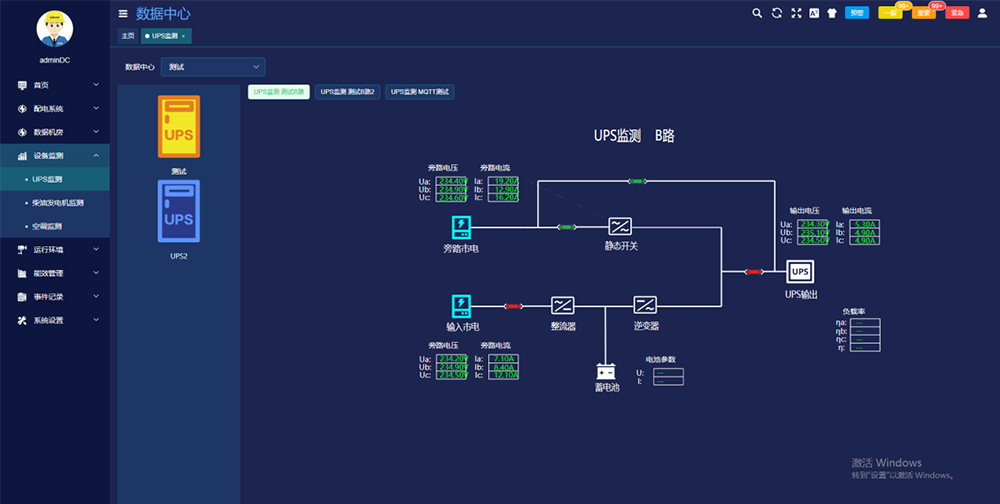

● UPS监测
通过SVG图，实时监测UPS设备运行状态。

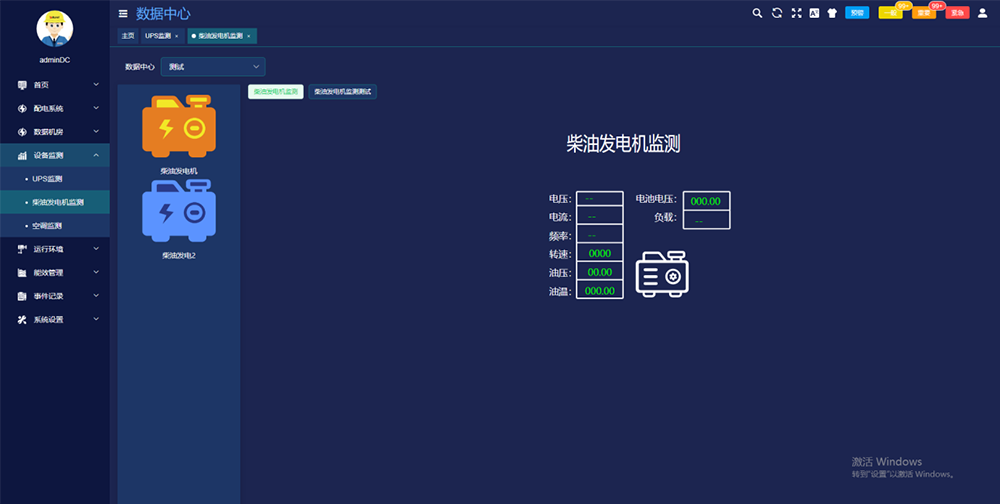

● 柴油发电机监测
通过SVG图，实时监测柴油发电机设备运行状态。

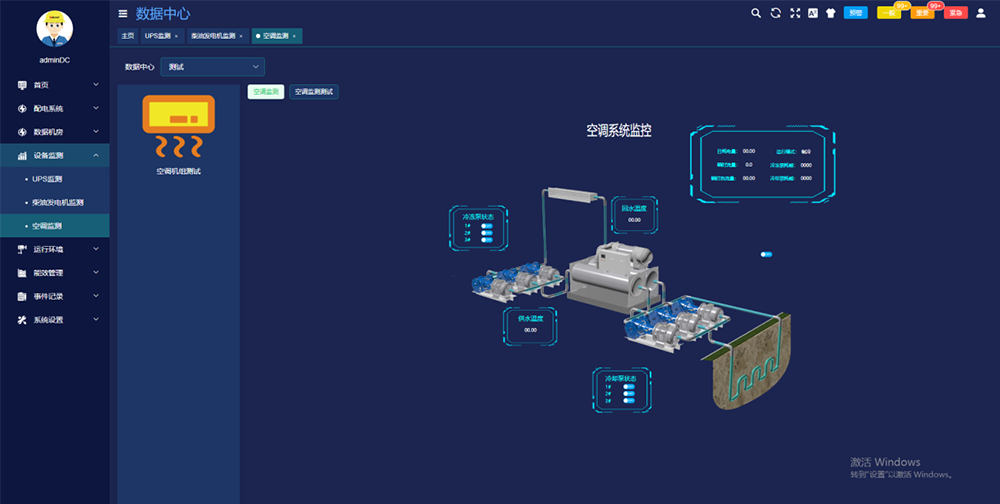

● 空调监测
通过SVG图，实时监测空调设备运行状态。

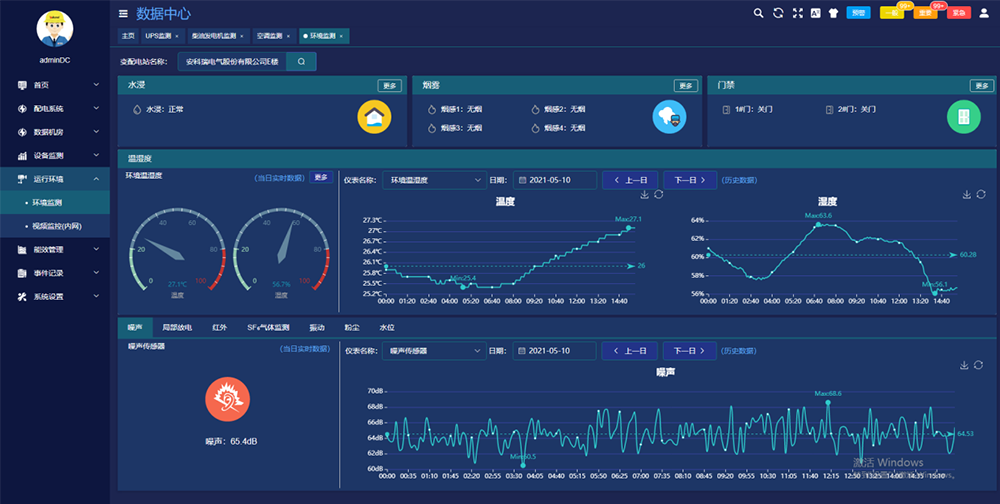

● 环境监测
环境监测主要包括现场温度、湿度、门禁状态、水浸状态、噪声等设备。

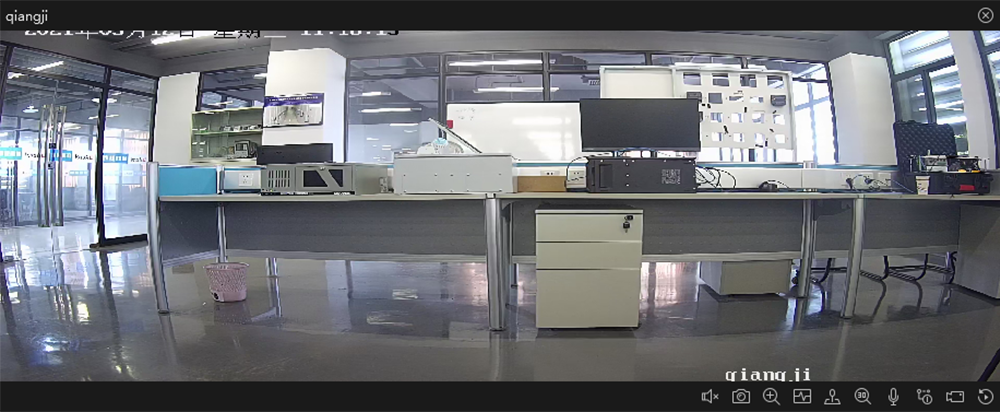

● 视频监测
视频监测可以通过视频，远程监控现场情况。

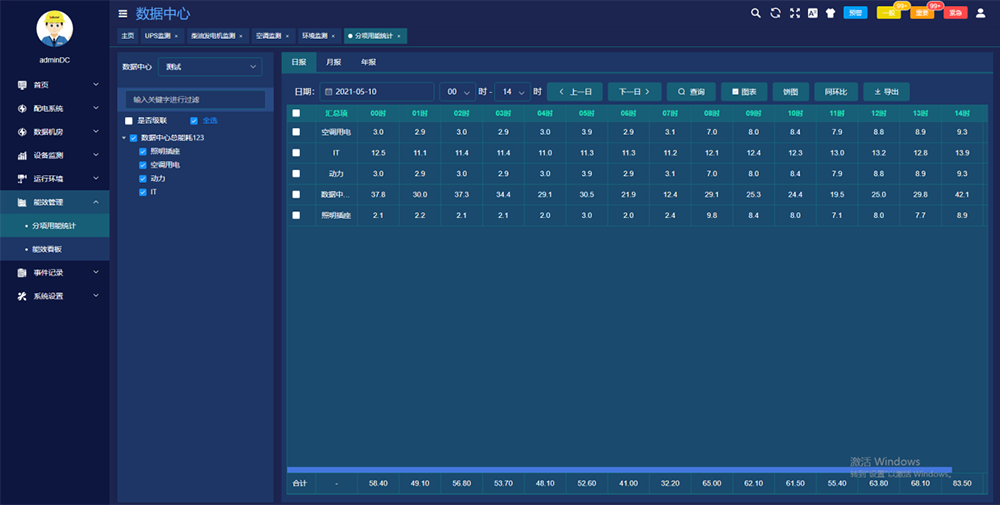

● 分项用能统计
显示当前数据中心，IT、空调、照明动力用电各时段的用电情况。

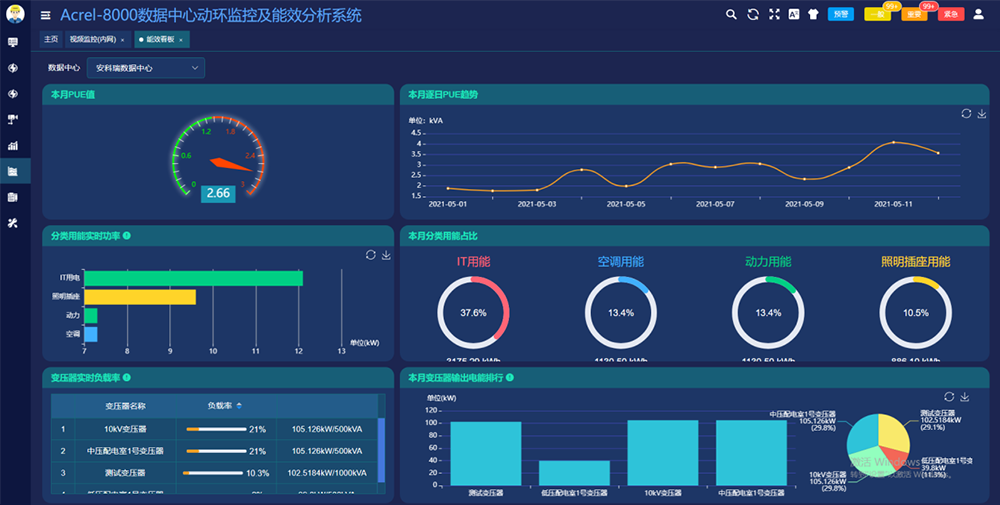

● 能效看板
能效看板实时显示当前数据中心PUE值以及历史PUE曲线。并且显示各分项用能的用能情况及用能排行。监测各变压器运行及负载情况，给出本月变压器输出电能排行。

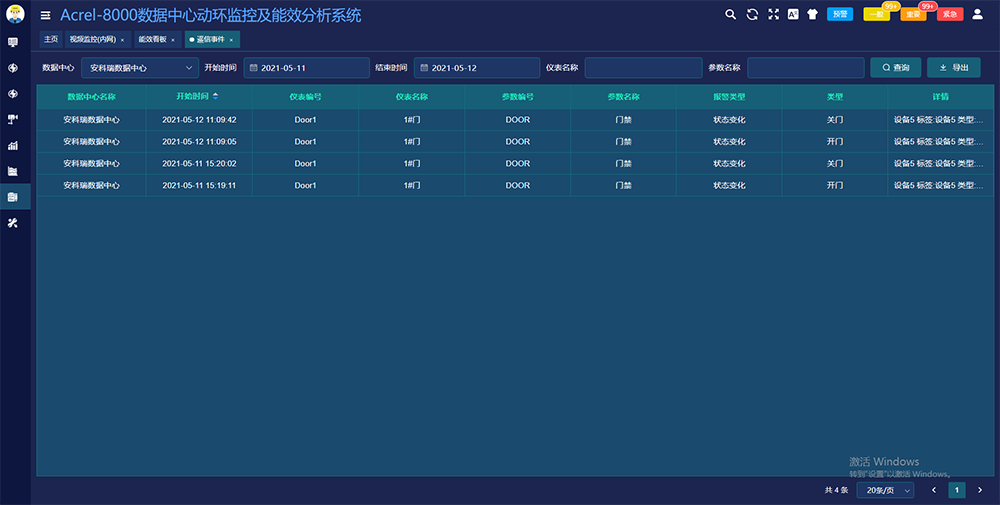

● 遥信事件
显示当前数据中心各遥测量、如门禁、烟雾、水浸等状态变化的报警情况。

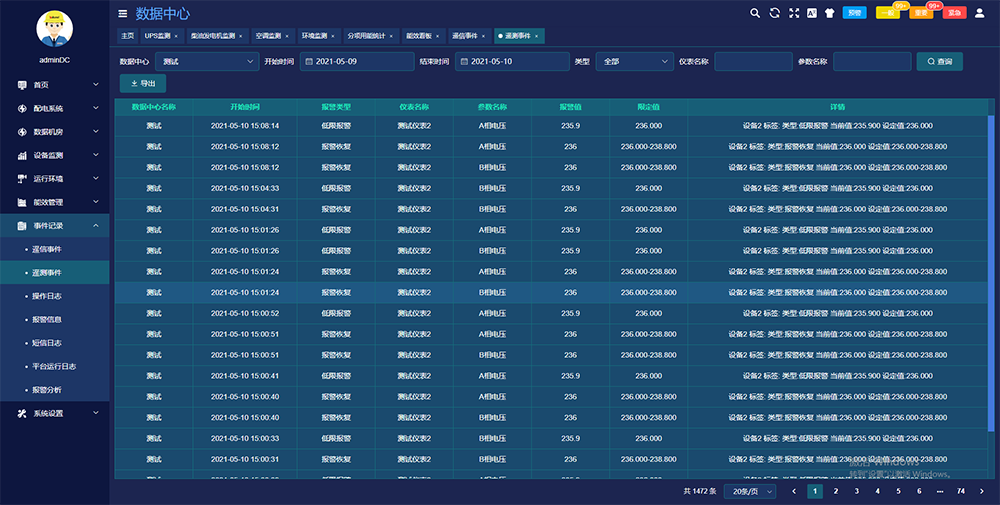

● 遥测事件
显示当前数据中心各遥测量、如电流、电压、功率等电参量越线的报警情况。

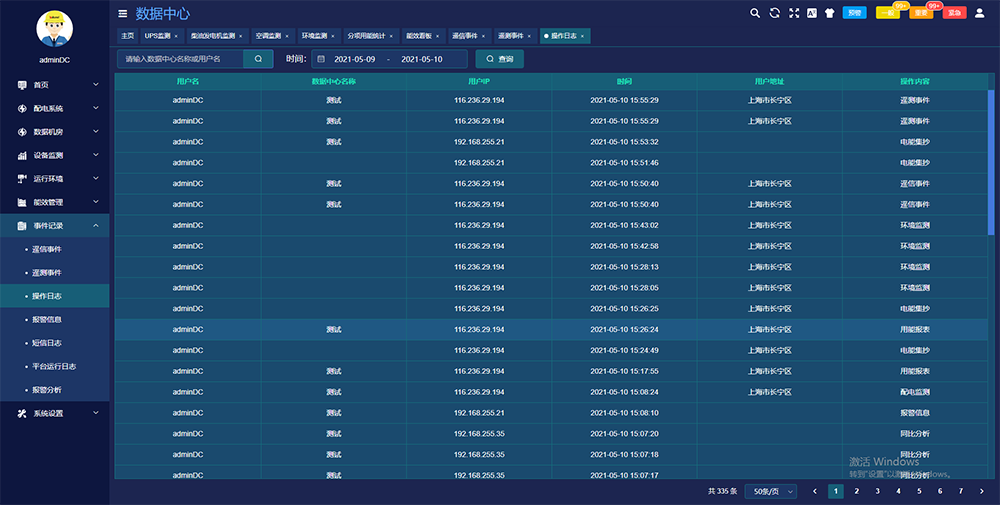

● 操作日志
显示当前数据中心下的用户，操作该平台的操作记录。

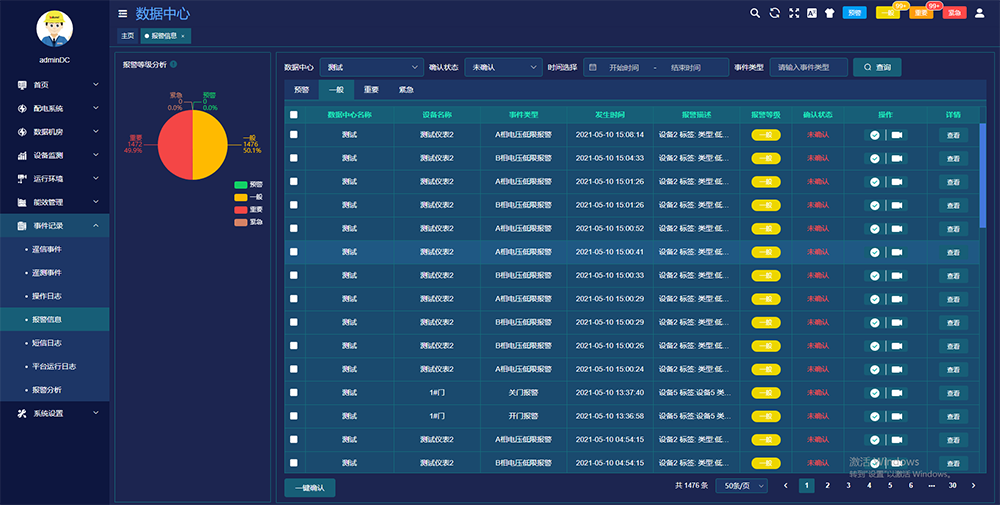

● 报警信息
显示当前数据中心下各报警的确认状态，帮助用户确认当前数据中心的运行状态。提醒用户有哪些存在的安全隐患。
